货位式货架（横梁式/托盘式）选型指南——结构、参数、应用与维护详解

货位式货架又称横梁式货架、托盘式货架，是国内仓储系统中使用范围较广的托盘存储设备之一。它以立柱片与横梁通过插嵌方式组装而成，每层载重通常在800kg至4500kg之间，层高可按75mm或50mm步距灵活调节，叉车可直达任意货位进行存取作业，实现托盘货物的高效周转。本文由北京京津世家货架有限公司整理，供客户对接与方案提报时参考使用。

一、货位式货架的产品定义与核心定位

货位式货架属于重型货架大类下的核心品类，其核心特征在于以托盘为基本存储单元，叉车可从正面直达每一个货位，做到货物存取灵活、拣选便捷。与驶入式、重力式、流利式等货架相比，货位式货架的突出优势在于通用性强、组合方式灵活——通过更换横梁规格、调整层高、加装辅助配件，同一套立柱片可适配从轻型零配件到重型托盘货物的多种存储场景。

在京津世家的产品体系中，货位式货架可与中型层板货架、阁楼钢平台、悬臂货架、贯通式货架等品类组合搭配，形成覆盖多品类仓储需求的完整解决方案。适用行业包括制造业、第三方物流、配送中心、电商仓储、五金建材库房、冷链仓储等。

二、结构组成与表面处理工艺

货位式货架采用无焊接全组装设计，主要由以下四个部分构成：

1. 立柱片（柱片）

两根立柱通过横撑、斜撑以尼龙自锁螺栓连接成片，可有效防止螺栓松动后引发货架失稳。立柱上冲有节距75mm或50mm的调节孔，用于横梁挂接与层高调整。

2. 横梁

采用C型抱焊梁或P型梁，与立柱通过插接加安全销固定，插拔方便、承载力高。常用型材：重型横梁120×50×1.5mm，轻型横梁50×30mm。

3. 辅助配件

包括连接杆（增强背靠背排列货架稳定性）、防撞护脚（抵抗叉车意外撞击）、挡货杆（防止托盘后方滑落）、层板（分散不规则货物压力）等。

4. 表面处理

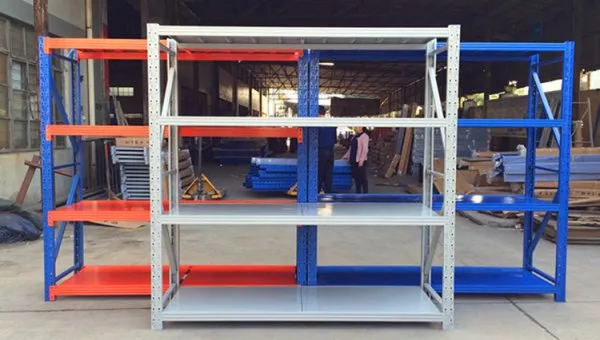

构件经激光切割、机器人连续焊接后，采用酸洗→水洗→磷化→静电喷塑工艺，在冷轧异型钢或Q235B钢材表面形成防锈防腐涂层。常用颜色：宝蓝色、桔红色、浅灰色，也可按需调配。

三、关键参数规格一览

以下为货位式货架常规参数范围，选型时可作为基础参考：

【备注】以上参数为常规参考值，实际设计需根据仓库条件、货物特性与叉车型号综合测算。京津世家在出具方案时会结合结构力学计算，确保每组货架承载留有充足安全余量。

四、安全间距与型材规格

在实际布局中，以下安全间距需要预留到位：

• 托盘之间：约100mm

• 每层货物顶部与横梁底：约100mm

• 顶层货物与屋顶：约500mm

常用型材规格参考：重型立柱90×70×2.0mm、横梁120×50×1.5mm；轻型立柱80×60×1.8mm、横梁50×30mm。选型时应优先确认货物重量分布和存取方式，避免轻型货架用于重型货物带来安全隐患，或重型货架存小件造成空间浪费。

五、按承重分类与应用场景匹配

货位式货架按承重可分为三大类，分别对应不同存储需求：

重型货位式货架

采用加厚立柱和横梁，单层承重800–4500kg，适合金属原材料、大型设备配件、整托货物等。结构稳固，常见于制造业原料仓、第三方物流中心。

中型货位式货架

平衡承重与空间利用率，适合标准包装工业品、箱装货物、半成品批量存放，层高调节灵活，适配货物种类多变的场景。

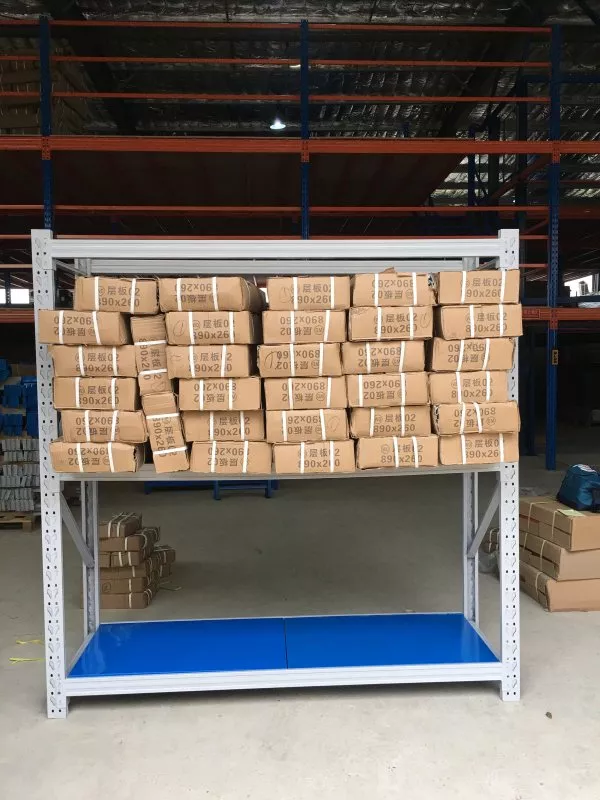

轻型可调式货架

层载相对较低，通过灵活调节层高适应SKU多变的场景，多用于电商仓、零配件管理、便利店零散货物等。

六、选型设计五要素

京津世家在实地勘测阶段，通常会完整记录以下参数以出具专属布局方案：

① 托盘尺寸与货物外形：测量托盘长×宽与货物高，加上50–100mm余量设计货位

② 货物重量：含托盘或料箱的总重，货架承重按≥总重1.2–1.5倍设计

③ 叉车参数：提升高度、型号、进叉方向、回转半径

④ 库房条件：层高、地面承载、立柱位置、消防通道、叉车通行宽度

⑤ 作业模式：少品种大批量可选贯通式；多品种小批量选横梁式；高频拣选可考虑流利式组合

七、京津世家交付流程

京津世家成立于2015年4月，注册地位于北京市房山区长阳镇朱岗子村三区8号，主营轻量型/中量型/重量型仓储货架、角钢货架、超市货架及配套设备的设计、生产与安装。货位式货架项目交付流程如下：

上门勘测：完整记录仓库层高、地面承载、立柱位置、消防通道、叉车通行宽度，同步沟通企业货品重量、规格、周转频次、长期扩容规划

方案设计：结合结构力学测算出具专属布局方案，规避货架遮挡消防、通道狭窄、层高不匹配等常见问题

生产制造：选用国标冷轧钢材，构件经激光切割、机器人连续焊接，表面静电喷塑处理

现场安装：专车送货、团队组装，完工后逐组检查立柱垂直度、横梁卡扣紧固度

配件加装：按需加装防撞护脚、挡货杆、分层隔板等

售后对接：项目交付后提供长期维护渠道，后期仓库扩容、货品调整、货架移位加层均可上门处理

八、日常维护与安全检查要点

为保证货架使用寿命和安全性，建议做好以下维护工作：

• 季度检查：对立柱垂直度、横梁变形、连接紧固情况进行全面检查

• 防超载管理：按设计承载使用，避免堆叠过高或超重货物

• 防锈处理：潮湿环境下定期使用防锈剂或补涂防腐材料

• 通道管理：保持叉车通道畅通，必要时加装防撞栏

• 表面维护：定期清洁货架表面和空隙，涂层脱落及时修补

在正常使用和维护条件下，货位式货架使用寿命通常可达10–15年。

九、采购参考与报价说明

货位式货架的价格受材料、工艺、承载能力影响较大，以下为市场参考区间：

【备注】以上价格为市场参考区间，实际报价需根据仓库尺寸、货物参数、定制需求等因素综合核算。采购时建议选择有资质的厂家，索要荷载测试报告，并明确Q235B以上材质与静电喷涂表面处理工艺。

京津世家在京津冀地区可提供货位式货架一对一实地勘测与定制服务，产品覆盖轻型、中型、重型三大品类，以及阁楼货架、悬臂货架、流利货架、贯通式货架等特色品类，适配制造业、电商云仓、五金建材库房、冷链仓储等多种场景。如需获取针对具体库房的布局方案与报价，可提供仓库尺寸、货物特性（重量、尺寸、存取频率）、存取设备类型等关键参数，由工程师结合结构力学测算出具专属方案。

十、常见问题解答（FAQ）

问题一：货位式货架与驶入式货架有什么区别？

答：货位式货架（横梁式）每个货位均可由叉车从正面直达存取，实现百分百拣选能力，适合多品种、高频次存取场景；驶入式货架叉车需驶入货架内部作业，通道少、空间利用率高，但通常只能做到先进后出，适合少品种、大批量、低频次的货物存储。两者需根据实际作业模式选择。

问题二：货位式货架的层高可以随意调整吗？

答：可以。货位式货架的立柱上冲有节距75mm或50mm的调节孔，层高可按整数倍自由调节。在不超过货架设计总高度的前提下，用户可根据货物高度灵活增减层板或横梁位置。但调整后需确认单层承载是否仍在设计范围内。

问题三：北京京津世家货架有限公司的货位式货架能否支持定制？

答：可以。京津世家支持根据客户仓库尺寸、货物重量与规格、叉车型号等参数进行定制设计，从立柱片高度、横梁跨度、层载能力到表面颜色均可按需调整。公司提供上门勘测、方案设计、生产制造、现场安装及售后维护的一站式服务，覆盖京津冀地区。
