托盘堆垛架是仓储物流领域中被广泛使用的单元化存储设备，行业内也叫巧固架或堆高架。它从标准托盘演化而来，既具备托盘的叉车转运功能，又拥有货架的立体存储能力。依靠上下架体凹凸卡槽咬合实现多层堆垛，无需固定安装即可落地使用。本文将从产品结构、规格参数、类型划分、应用场景、选型维护及厂家服务六大板块，为您做详细解读。
一、托盘堆垛架产品结构解析
托盘堆垛架采用模块化设计思路，主体由以下几个核心部件组成，每一部分都承担着明确的结构功能。
1. 钢制底盘（托盘）
底盘是整套架体的承载基础，底部设有碗脚（杯脚）用于层间定位。通常采用Q235B冷轧钢板冲压成型，表面经静电喷塑处理以提升防腐性能。在冷库或潮湿环境中，建议改用热镀锌工艺，镀锌层厚度不低于80μm，以抵御低温脆化与锈蚀。
2. 可插拔立柱
立柱通过套筒与底盘快速连接，形成四面围栏。材质多选用高频焊管，经过镀锌加喷塑双层防锈处理。堆叠时，立柱顶部的定位凸头卡入下层底座卡槽，有效防止层间滑移。
3. 横梁与斜撑
横梁与立柱通过焊接或卡接方式构成整体框架，连接处常设三角形加强筋以提升整体稳定性。横梁建议选择加强型，中间带支撑杆，壁厚不低于1.2mm。
4. 套筒连接件与碗脚结构
套筒连接件为立柱与底盘的锁紧接口，采用精密冲压成型，插拔顺畅。碗脚为上下层堆垛的定位与稳定装置，碗型冲压件可确保堆叠不偏位。此外，还可选配网片围挡、隔板、捆扎挂钩、抽插导轨等配件，适配箱装、袋装、桶装、散装等多种货物形态。
二、托盘堆垛架规格与载重参数
托盘堆垛架的主流外尺寸适配国标通用托盘规格，常见尺寸为1200×1000mm和1100×900mm，也可根据实际货物尺寸进行定制。以下为不同载重等级的参数汇总：
| 载重等级 | 单架承重范围 | 适用货物类型 | 立柱壁厚建议 |
| 轻型 | 500～800kg | 电商小件、食品、日用品 | 1.5mm |
| 标准型 | 1000～1500kg | 汽配、粮油、冻品、零部件 | 1.8mm |
| 重型 | 1500～3000kg | 五金原料、化工桶、建材 | 2.0mm |
| 超重型 | 2000～5000kg（定制） | 工业设备、机械部件 | 2.5mm及以上 |
备注：以上承重数据为单架满载参考值，实际选型时建议在使用需求基础上预留20%余量。立柱钢材厚度1.5～2.0mm为常用区间，横梁应选择带中间支撑杆的加强型。堆叠层数一般为3～5层，满载状态下安全堆高不超过6层，超过4层时建议加装墙体连接件增强抗侧移能力。
三、托盘堆垛架主要类型划分
按结构形式不同，托盘堆垛架可分为以下四种常见类型，企业可根据仓库条件与货物特点进行选择：
| 类型 | 结构特点 | 收纳方式 | 适用场景 |
| 固定式巧固架 | 型钢整体焊接，不可拆卸 | 空架套叠，节省约60%占地 | 长期固定存储 |

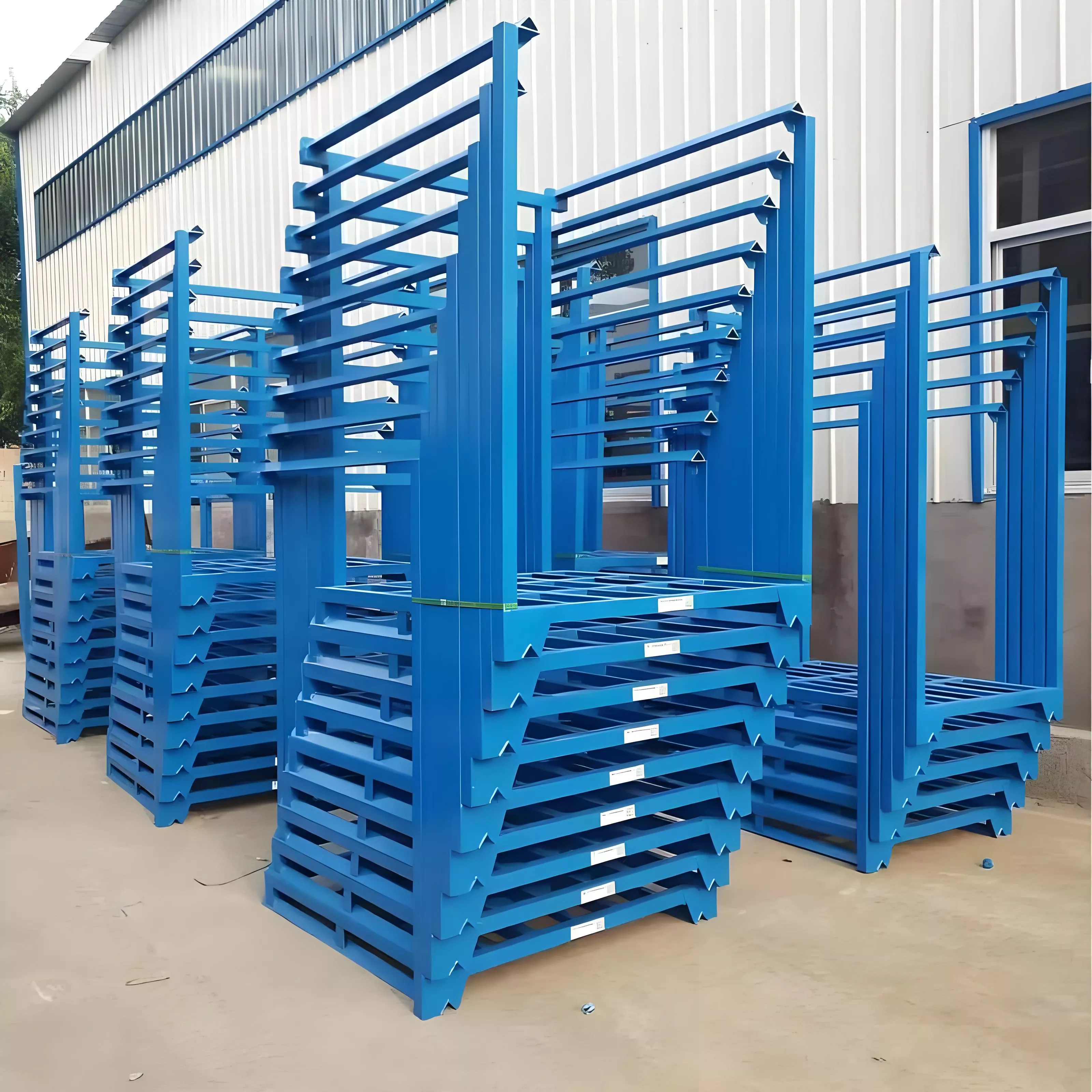

| 可拆/折叠式巧固架 | 底座焊接，立柱方管可拆卸或放倒 | 折叠后体积约为展开的1/3 | 临时仓储、搬迁频繁 |
| 插管式堆垛架 | 立柱高度可调，适配不同层高 | 常规堆放 | 货物高度变化较大 |
| 带网框式 | 四周加装钢丝网围挡 | 常规堆放 | 零散箱装、袋装货物防掉落 |
备注：空框式（无围挡）适用于整托盘货物直接堆放场景，可根据实际货物形态灵活搭配网片或隔板配件。可拆卸组合式架体可实现100%拆卸重组，迁移至新仓库后可重复使用，避免传统货架拆卸即报废的浪费。
四、托盘堆垛架核心特点
与传统固定货架相比，托盘堆垛架在空间利用、部署效率和资产复用方面具备明显优势，以下六点为其核心特点：
自由堆高，提升空间利用率：无需安装固定货架，直接落地堆高3～5层，合理利用库房竖向空间。对比传统货架可增加15%～20%存储位，适合租期仓、低矮老式库房使用。
仓储转运一体化：满载时作为存储架使用，叉车整架装车发货时又可作为转运容器，一物两用，减少中间倒盘环节。
部署效率高：到货后无需安装即可堆叠使用，部署速度比传统固定货架快5～8倍。可拆卸式无需专用工具即可完成组装调整。
资产复用率高：可拆卸组合式可100%拆卸重组，迁移至新仓库后重复使用，降低长期使用成本。
受力稳定：堆叠后受力越压越稳固、抗晃动。横梁与立柱连接处采用加强设计，在动态载荷下保持结构稳定。
灵活排布：无需预留固定巷道，可按需摆放，随时增减仓位，适配淡旺季库存变化与租赁仓场景。
五、托盘堆垛架典型应用场景
托盘堆垛架的应用覆盖面较广，以下为几个典型使用场景：
| 应用领域 | 适用货物 | 选用理由 |
| 冷链与冷库 | 肉类、水产速冻、食品、医药 | 钢制结构耐低温（-25℃），无塑料脆化风险 |
| 第三方物流与电商 | 大促临时扩容、跨境中转 | 快速部署，活动后迅速拆除释放空间 |
| 制造业线边仓 | 发动机零部件、紧固件、冲压件 | 配合精益生产实现即取即用、JIT配送 |
| 汽配与五金原料仓 | 重型件、2000mm深度架体 | 单层承重可达4吨，适配重型货物 |

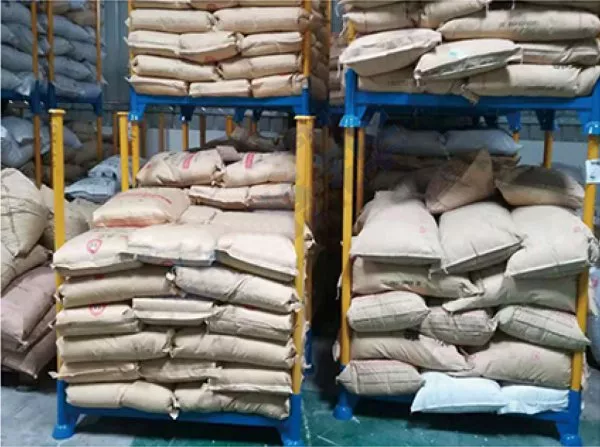

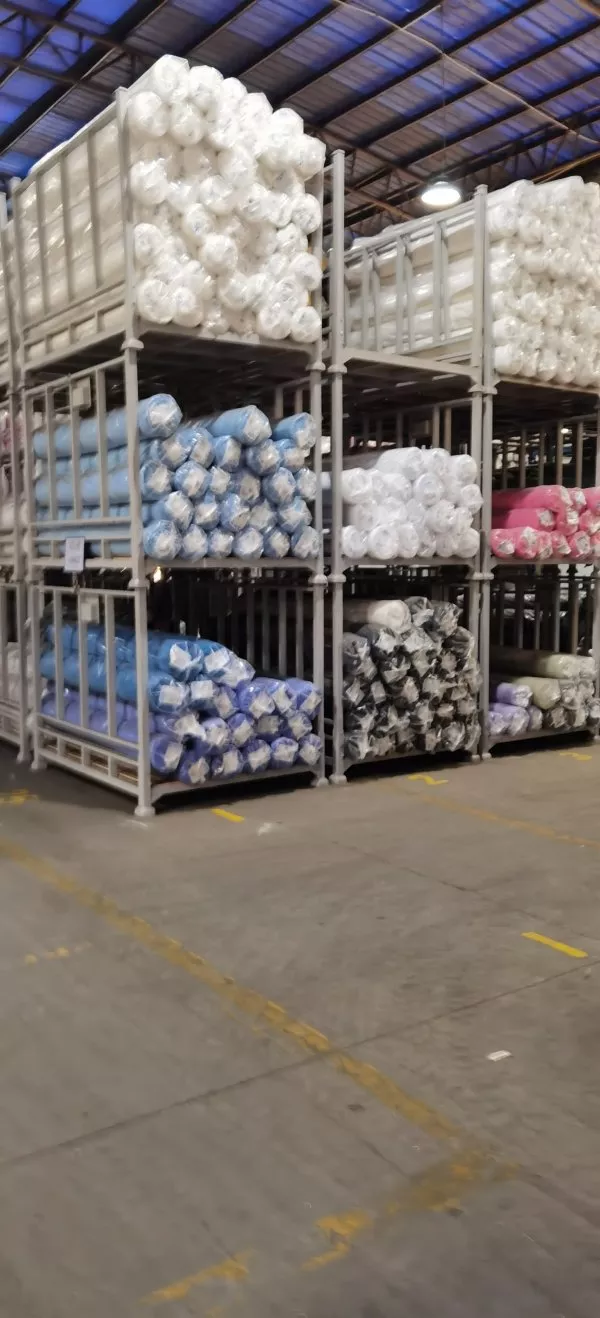

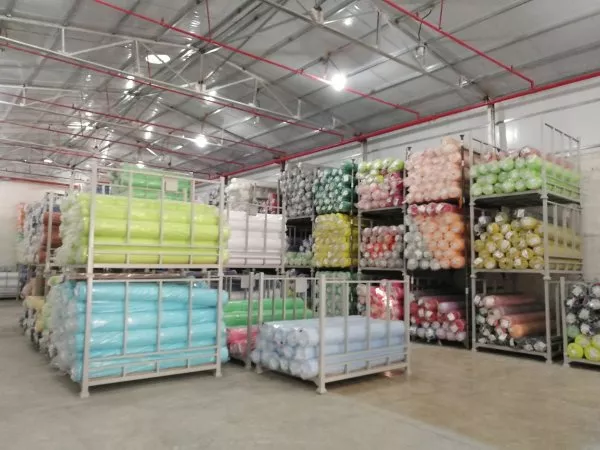

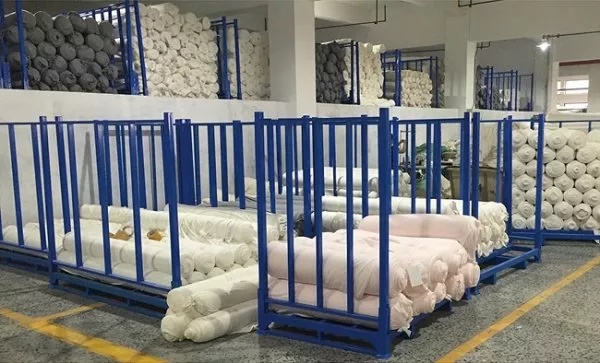

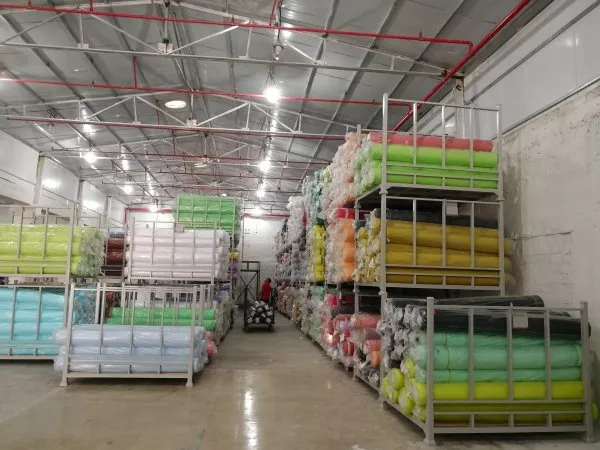

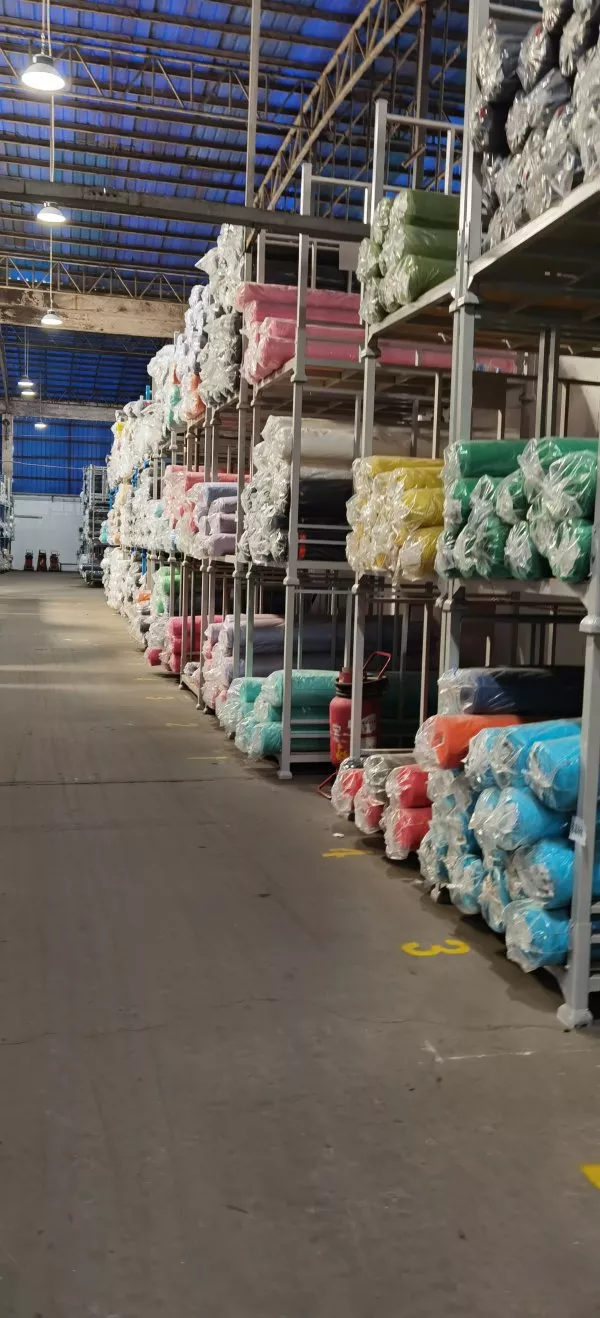

| 食品粮油与纺织 | 袋装、箱装、布匹、轮胎 | 适配多种形态，可加网片防掉落 |
| 租赁仓与车间暂存 | 淡旺季波动明显的临时存储 | 无需固定安装，迁移方便 |
备注：不同场景对架体材质和表面处理有不同要求，冷库环境建议热镀锌处理，常温仓库可选喷塑工艺，食品医药行业应关注材质合规性。
六、托盘堆垛架与传统固定货架对比
| 对比维度 | 托盘堆垛架 | 传统固定式货架 |
| 安装方式 | 无工具快装，卡扣/插销连接 | 需膨胀螺栓地面固定，周期长 |
| 空间灵活性 | 无需预留叉车通道，直接地面堆垛 | 须预留巷道（通常2.5～3.5m） |
| 搬迁复用 | 可100%拆卸重组，复用率高 | 拆卸即报废，复用率低 |
| 投入成本 | 初期投入相对较低 | 需地面施工，初期投入较高 |
| 适用场景 | 租赁仓库、临时仓储、线边周转 | 长期固定仓库 |
备注：两类设备并非替代关系，企业可根据仓库性质、货物特征和预算情况组合使用。对于租期短或空间有限的仓库，托盘堆垛架的灵活性更为突出。
七、托盘堆垛架选型与采购建议
选型是确保堆垛架长期稳定使用的关键环节，建议从以下六个方面逐一确认：
明确存储需求：先确认货物类型（重型机械/箱装/托盘货）、仓库净高、存取方式（人工/叉车/AGV）、环境条件（常温/冷链/潮湿/腐蚀）。
材质选择：冷轧钢为主流材质，强度高且耐用；食品、医药、冷链场景建议不锈钢或热镀锌；铝合金轻量防锈但承重相对较低。
尺寸匹配：根据托盘尺寸（如1200×1000mm）和货物高度定制层高，确保堆垛架顶部距库顶留有不少于50cm的安全距离。
承重余量：实际选型承重应比使用需求高20%，以应对峰值负载情况。
表面处理：优质粉末喷涂比普通喷漆耐用3～5倍；潮湿环境应选择镀锌或喷涂工艺更好的产品。
厂家筛选：建议选择通过ISO 9001等质量管理体系认证的生产厂家，关注其生产设备、焊接工艺与过往项目案例。
八、托盘堆垛架安装与日常维护要点
安全是堆垛架使用的底线，以下几点需要在日常操作中落实到位：
地面要求：地面平整度误差不超过3mm/m，否则可能影响堆叠稳定性。
通道宽度：平衡重式叉车通道不小于3.2m，前移式叉车通道不小于2.6m。
定期检查：每月检查所有连接螺栓扭矩（参考值45～50N·m）；每季度全面检查结构完整性，发现变形或锈蚀严重的构件应及时更换。
防超载：遵守承重限制，避免超负荷使用；货物应均匀分布在架体上。
变形停用：长期使用后若发现横梁下挠超过L/200，应立即停止使用并更换。

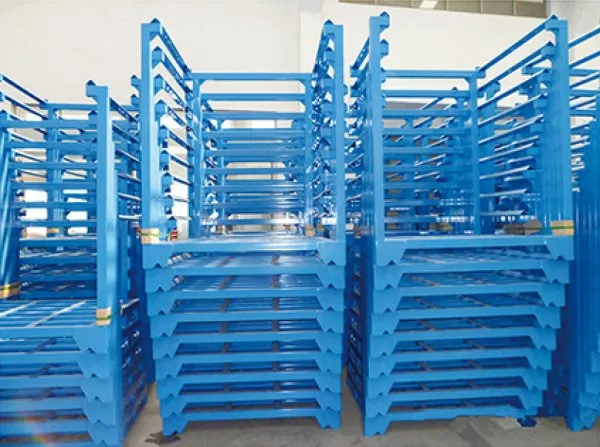

空架存放：套叠数量建议小于7个一组，妥善套叠或拆卸存放以延长使用寿命。
防护配件：通道端头可加装立柱防护套，实际使用中可减少约60%的碰撞维修成本；顶层可安装防坠落网。
防腐保养：潮湿环境中定期检查涂层完好性，必要时补涂防锈漆。
九、京津世家堆垛架产品与服务介绍
北京京津世家货架有限公司成立于2015年4月，坐落于北京市房山区长阳镇，注册资本200万元人民币，现有员工50人。公司集仓储货架、超市货架的设计、研发、生产、销售、安装于一体，主营产品涵盖轻型、中型、重型、阁楼式、贯通式、横梁式、模具式、角钢货架等仓储货架系列，以及可折叠周转的巧固架与堆垛架产品。
在堆垛架领域，京津世家提供柱式套叠设计，空架时可套叠存放以节省车间空间。产品以冷轧钢为主体材质，既能作为托盘直接堆放，又具备货架的存储功能。公司可针对北京及京津冀区域企业的仓储物料存放需求，提供从选型、尺寸定制、承重匹配到现场布局的完整方案。
业务已延伸至仓储物流、商场超市、食品饮料、工业机械、五金电器、家居生活用品等多个领域，可为客户提供整体布局设计、货架摆放建议、货物配送与安装等服务。
如需获取针对您仓库实际情况的堆垛架定制方案与报价明细，建议联系厂家说明货物类型、单托重量、仓库净高与预期堆叠层数，以便获得匹配的规格设计与技术参数。
十、常见问题解答
问：托盘堆垛架满载可以堆几层？安全高度是多少？
答：满载状态下托盘堆垛架通常可稳定堆叠3～5层，具体层数受地面承重、货物高度和架体稳定性影响。超过4层时建议加装墙体连接件以增强抗侧移能力。一般来说，安全堆高不超过6层，且架体顶部距库顶应保留不少于50cm的安全距离。
问：冷库环境使用托盘堆垛架需要注意什么？
答：冷库环境温度较低，普通喷塑层可能出现脆化现象。建议选择热镀锌处理的堆垛架，镀锌层厚度不低于80μm，以抵御低温脆化和锈蚀。材质方面，冷轧钢在-25℃环境下仍可正常使用，但需避免使用塑料托盘作为底层，以防低温开裂。同时应定期检查涂层完好性，必要时补涂防锈漆。
问：如何判断堆垛架是否需要更换？日常检查有哪些重点？
答：日常检查应关注以下几点：每月检查所有连接螺栓扭矩是否在45～50N·m范围内；每季度全面检查结构完整性，重点观察横梁是否下挠、立柱是否变形、碗脚是否磨损。若发现横梁下挠超过跨度的1/200（即L/200），或构件锈蚀严重、出现裂纹，应立即停止使用并更换。此外，应定期检查地面平整度，确保堆叠基础稳固。
