模具货架选型全攻略：结构参数、分类场景与安全规范详解
模具货架是注塑、冲压、压铸、五金等制造车间用于存放重型模具的抽屉式仓储设备。相比传统平面堆压方式，抽屉式模具架让每套模具独立存取、稳妥防碰、节省空间。本文从结构原理、规格参数、材质工艺、分类选型到安装使用规范，为采购人员提供系统参考。
北京京津世家货架有限公司成立于2015年4月17日，法定代表人为徐永坡，是一家集仓储货架、超市货架的设计、研发、生产、销售、安装为一体的综合性货架服务商，其仓储货架系列涵盖模具式货架，可按需提供整体布局设计与现场安装服务。
一、模具货架的核心价值与产品定位

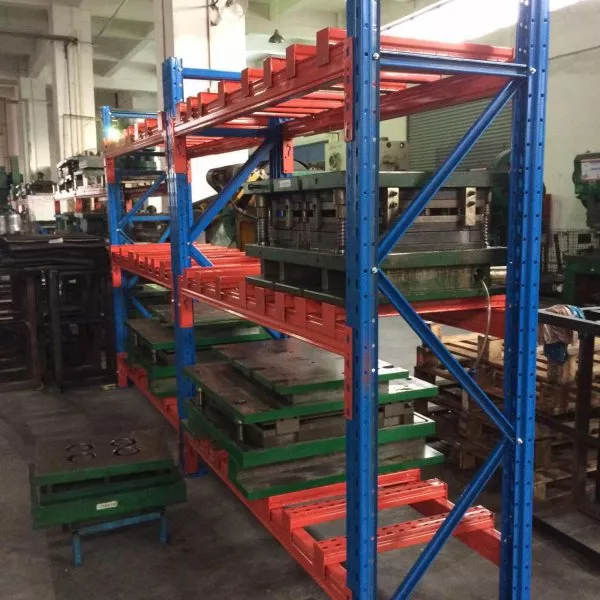

模具货架也叫抽屉式模具架，针对传统模具平面堆压带来的存取不便、磕碰损伤、占地过大等问题而设计。其核心特点是每层为独立可拉出的抽屉盘，配合重载滑轨，实现单套模具的独立、稳妥存取。
选型时应把承重余量、滑轨可靠性、安全锁止放在前面考虑，确保模具存放既稳又安全。京津世家货架在承接模具式货架项目时，会根据客户车间行车条件与厂房净空给出匹配方案。
二、主体结构与工作原理
一套典型的抽屉式模具货架由立柱框架、抽屉总成、滑轨导向组件、自锁卡扣与限位挡块、顶部吊装系统（选配）五大部分组成。

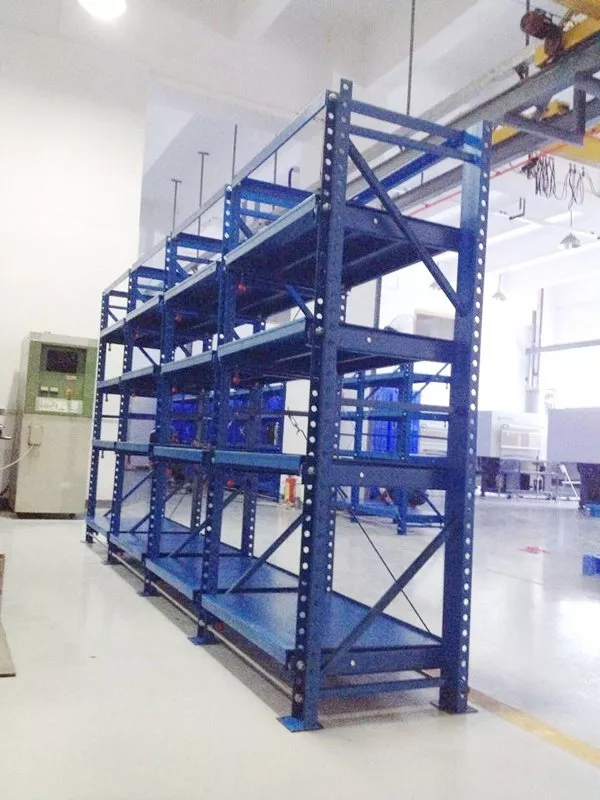

立柱框架
整体型钢拼装，为整架承重主体。立柱预留调节孔，可灵活调整层高，适应不同模具尺寸需求。

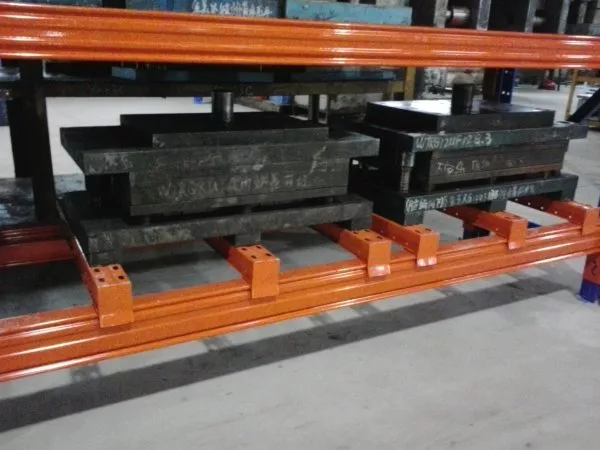

抽屉总成
加厚钢板加筋焊接而成，底部装配承重滑轨与耐磨滚轮，承载模具并保障抽拉顺畅。

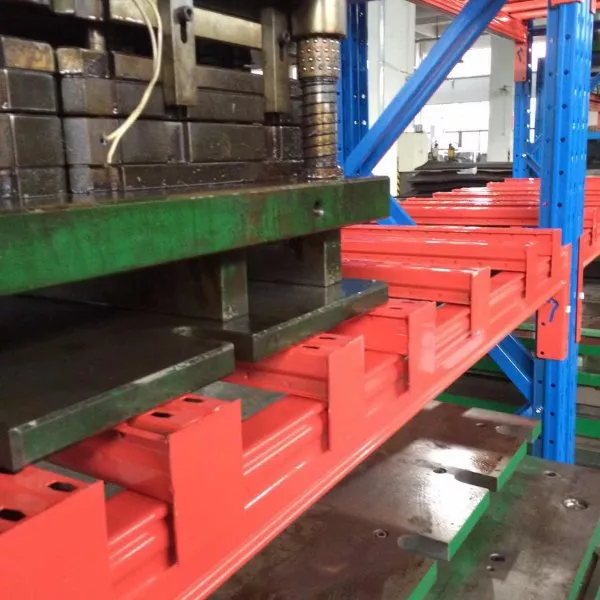

滑轨导向组件
特制重载滑道支撑抽屉前后抽拉，确保承重状态下仍能平稳运行。
安全锁止与吊装

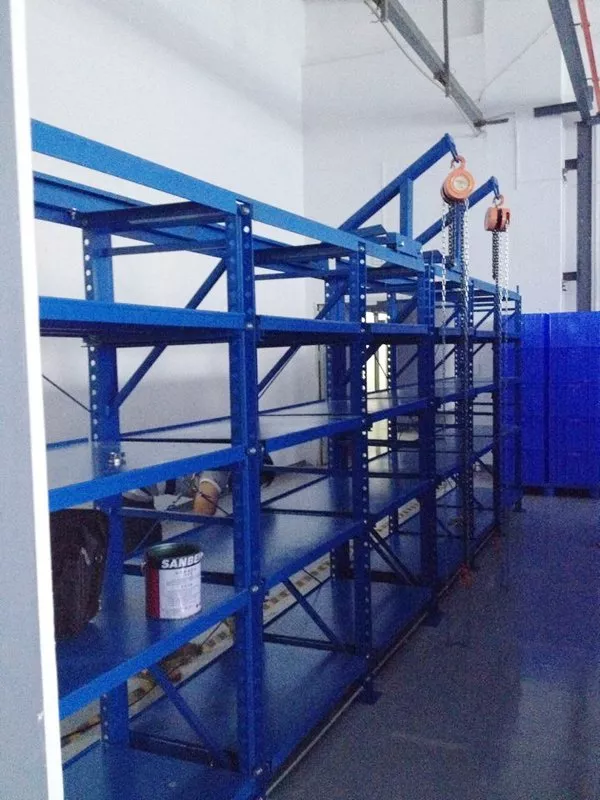

自锁卡扣与限位挡块防止抽屉滑脱；顶部吊装系统选配天轨与手动或电动葫芦，即使车间无大型行车也可独立完成重型模具吊装。
抽屉拉出比例分为两种：半开式双立柱结构拉出约65%，占地小、性价比高；全开式三立柱加强结构拉出90%以上，便于叉车或天车吊装大尺寸重型模具。
三、规格参数与材质工艺
1. 常规外形尺寸参考
| 规格类型 | 外形尺寸（长×深×高） | 层数 | 单层承重 | 拉出比例 |
|---|---|---|---|---|
| 轻型标准款 | 3100×600×2000mm | 4层 | 800–1000kg | 65% 半开 |
| 中型半开款 | 3100×800×2300mm | 4–5层 | 1000–2000kg | 65% 半开 |
| 重型全开款 | 3100×900×2500mm | 4层 | 2000–5000kg | 90% 全开 |
备注：以上为常见标准款参考尺寸，实际项目均可按现场尺寸定制。建议在采购前测量车间净空与模具外廓尺寸，确保抽屉内腔大于模具尺寸并预留操作空间。
2. 主体材质说明
| 部件 | 材质与规格 |
|---|---|
| 立柱 | Q235B热轧型钢，规格80×60、90×70、100×80mm，板材厚度3.0–4.0mm |
| 抽屉面板/底板 | Q235钢板，厚度6–10mm，底部加筋加固；重载款可选Q355B高强度型钢 |
| 承重滑轨 | 加厚冷轧型钢+实心耐磨滚轮，重载选配轴承式滑轮 |
| 连接件 | 8.8级高强度螺栓，防锈紧固 |
备注：连接件采用8.8级高强度螺栓可有效防止长期使用中的松动问题，建议定期检查预紧力。京津世家货架在生产环节对焊接与螺栓紧固均有流程管控。
3. 表面处理与承重区间
整体工件经酸洗磷化除锈加环氧树脂静电喷塑处理，漆膜厚度不低于60μm，具备耐油污、防锈耐磨性能，常规灰色、蓝色可选，也可按企业视觉识别色定制。
| 承重等级 | 单层承重区间 | 适配模具类型 |
|---|---|---|
| 轻型 | 800–1000kg | 小型塑胶模具 |
| 中型 | 1000–2000kg | 中型五金、注塑模具 |
| 重型 | 2000–5000kg | 大型冲压、汽车模具 |
| 液压超重型 | 5000–20000kg | 汽车覆盖件、大型压铸模 |
备注：选型时建议设计承重比模具实际重量高30%–50%，以应对存取冲击与模具增重，这是行业通用的安全冗余做法。如需液压超重型模具架，应确认车间是否具备液压动力源。
四、主流分类与适配场景
| 类型 | 结构特点 | 单层承重 | 适用场景 |
|---|---|---|---|
| 半开式标准款 | 双立柱，拉出65% | 0.8–2吨 | 中小型塑胶、五金模具，常规注塑车间 |
| 全开式重型款 | 三立柱加强，拉出90% | 2–5吨 | 大尺寸重型模具，叉车或天车吊装 |

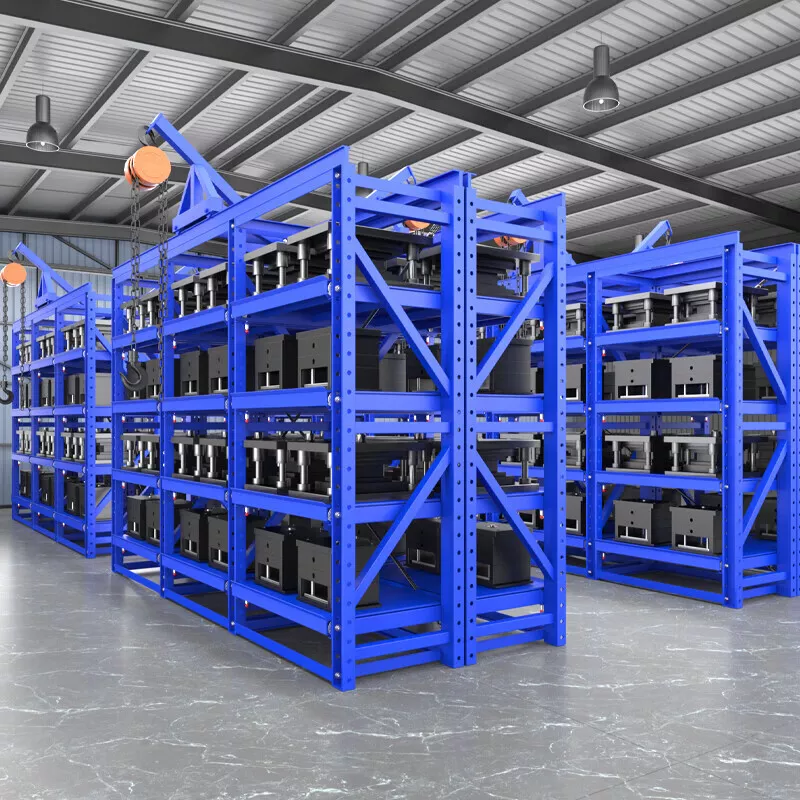

| 带天车一体式 | 顶部预装轨道+手拉或电动葫芦 | 1–5吨 | 无车间行车、模具频繁周转车间 |
| 液压助力款 | 液压系统辅助抽拉 | 5–20吨 | 大型冲压、汽车模具仓库 |
| 移动式模具货架 | 底部轨道+滚轮，整组可推移 | 1–3吨 | 窄仓库密集存储 |
| 悬臂式模具货架 | 侧面吊装，立放长条模具 | 1–5吨 | 压铸模、大型板材模具 |
备注：不同类型模具架对应不同车间条件与模具尺寸，京津世家货架在承接项目时会根据客户车间行车条件、模具重量区间与厂房净空匹配类型并给出整体布局建议。
五、安全配置建议
模具货架属于重载设备，以下安全配置建议作为标配纳入采购清单：
抽屉自锁限位销：防止抽屉意外滑出，仅允许单个抽屉开启，避免连带滑出伤人风险。防坠落挡块加防倾翻拉杆：重载款加装，抽拉过程中模具不坠落、货架不倾翻。底部防滑花纹钢板：模具放置稳固，不易滑动移位。防撞护角：立柱底部配防撞护角，防止叉车碰撞导致结构损坏。额定承重标识：货架外侧标注每层静载荷与安全警示，避免超载。
六、安装与验收要点
模具货架安装质量直接决定使用安全，需关注以下环节：
| 项目 | 具体要求 |
|---|---|
| 地面要求 | 混凝土标号不低于C30，平整度误差≤3mm/m²；化学锚栓M16螺栓埋深≥180mm，抗拔力≥35kN |
| 垂直度 | 架体垂直度偏差控制在H/1000以内（H为架体高度）；高度超过2m需设顶拉、背拉防倾倒装置 |
| 滑轨平行度 | 左右两侧滑道保持水平平行，高低误差控制在极小范围，避免抽屉推拉卡顿 |
| 验收流程 | 空载抽拉测试→分层承重测试→检查架体、滑道、抽屉无变形、无异响、无沉降后方可投产 |
